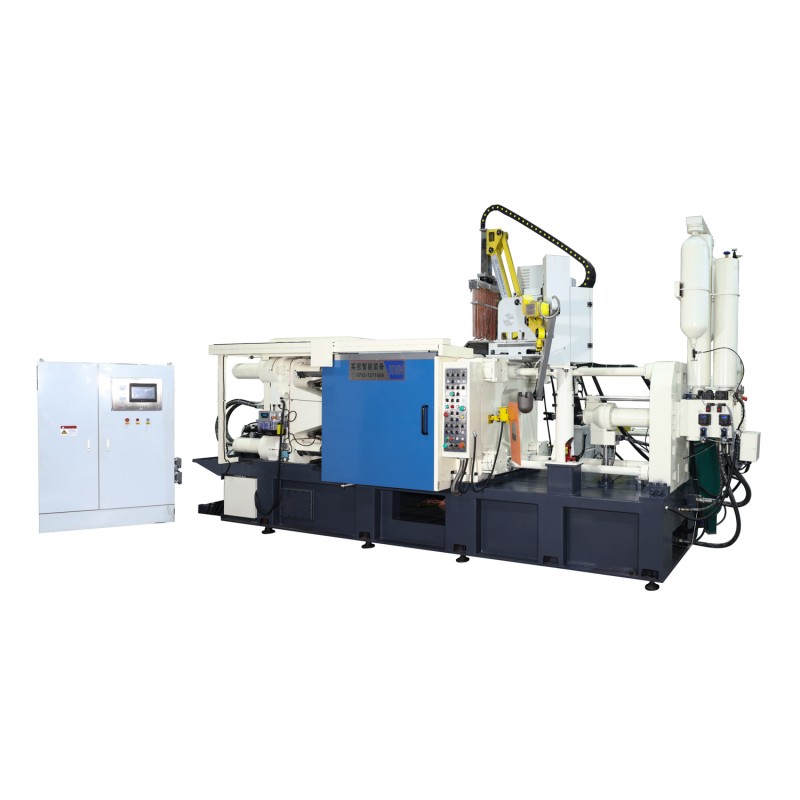

DC130T-DC880T
Гидравлическая система питания с двойным пропорциональным управлением c Двухпропорциональное управление интеллектуальной и динамичной работой гидравлической системы, устраняющее дросселирование высокого давления и снижающее температуру масла. Гидравлическая система с двойным пропорциональ...
Описание
маркер

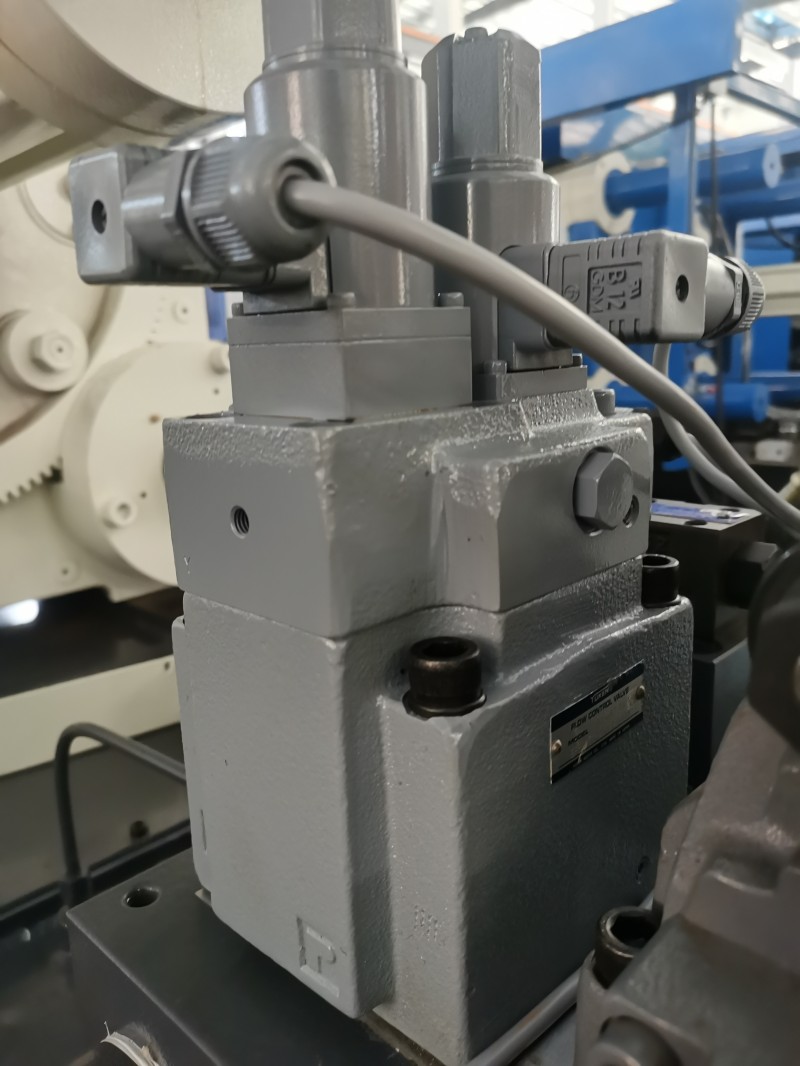

Гидравлическая система питания с двойным пропорциональным управлением
c Двухпропорциональное управление интеллектуальной и динамичной работой гидравлической системы, устраняющее дросселирование высокого давления и снижающее температуру масла.
Гидравлическая система с двойным пропорциональным управлением, давление и скорость которой можно регулировать.
Улучшите стабильность работы всей машины и обеспечьте качество продукции.
Преобразование действия является гибким, плавным, снижает его воздействие и продлевает срок службы оборудования и пресс-форм.
Система модовой синхронизации
Четыре массивные направляющие колонны из высокопрочной стали,поверхность усилена высокочастотной термообработкойвнешний слой покрыт твердым хромом методом гальванизации высокая износостойкость, увеличенный срок службы оборудования.

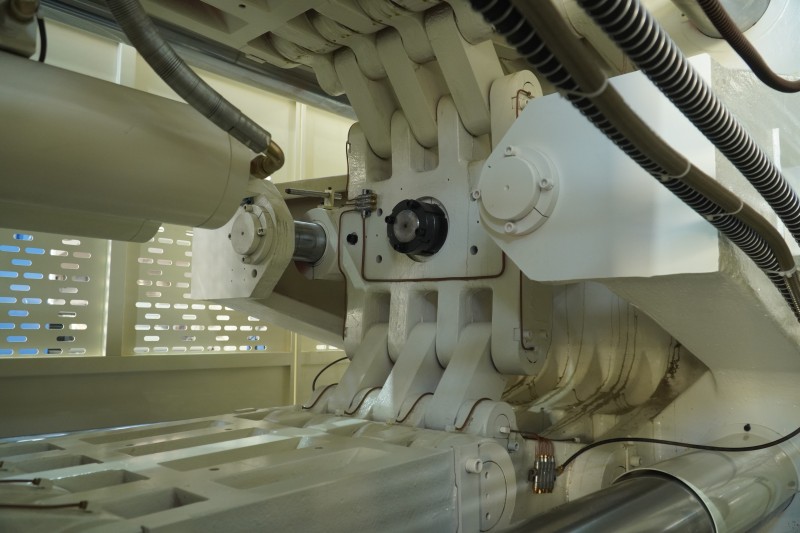

Три основные плиты и шарнирный механизм из высокопрочного чугуна с шаровидным графитом,двухколенный рычажный механизм с пятиточечным усилителем,обеспечивает мощное усилие смыкания
Действие смыкания разделяет многоступенчатое управление давлением и скоростью, а также функцию защиты смыкания при низком давлении.
Конструкция двухцилиндрового гидравлического выталкивателя обеспечивает сбалансированную мощность выталкивания и снижает факторы деформации продукта при выталкивании.
Использование центральной электрической системы смазки обеспечивает усовершенствованную точечную количественную смазку.Убедитесь, что дальние и ближние точки смазки равномерно смазаны, а для обеспечения хорошей смазки машины предусмотрена функция сигнализации уровня жидкости и давления.
Как неподвижный шаблон, так и подвижная пластина оснащены контактами для подачи охлаждающей воды в форму для облегчения монтажа и эксплуатации.

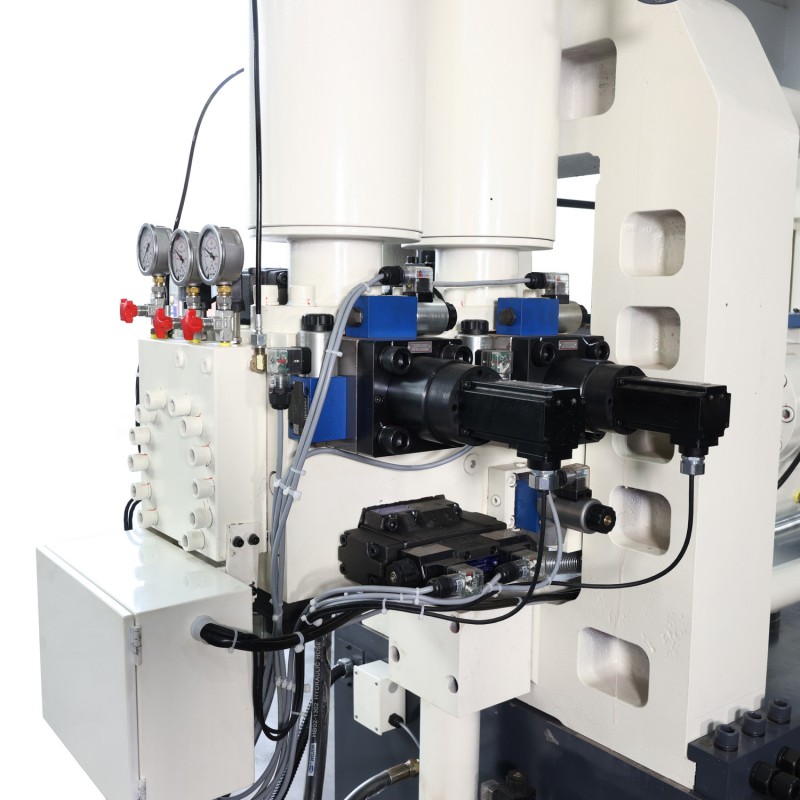

Система впрыска под давлением
Используются два независимых высокоскоростных накопителя энергии с наддувом, каждый из которых обладает достаточной емкостью для накопления давления, и высокоскоростной накопитель энергии и накопитель энергии с наддувом не влияют друг на друга, обеспечивая стабильную силу нагнетания давления.
Впрыск под низким давлением регулируется электрическим пропорциональным клапаном, который быстро реагирует и стабилен в работе.
Процесс впрыска контролируется несколькими ступенями скорости, что соответствует различным требованиям к процессу изготовления пресс-форм.
Широкий диапазон регулировки скорости впрыска, низкая скорость впрыска 0.1-1.4 м/с.
Высокоскоростной компрессионный впрыск, максимальная скорость впрыска сжатого воздуха составляет≧8.5 м/с.Гарантия производства высококачественных отливок.
Активная система контроля давления: короткое время создания давления, низкое воздействие давления и высокая повторяемость.Подходит для производства отливок высокой плотности.
Конструкция встроенного усилительного поршня улучшает реакцию на воздействие, повышает целостность системы впрыска и уменьшает количество разливов масла.
Подъем в нескольких положениях для литья под давлением, подходящий для изготовления пресс-форм различной конструкции.
Гидравлическая система
Применение гидравлической системы смыкания с быстрым дифференциально-рекуперативным контуром обеспечивает плавное и высокоскоростное смыканиеиразмыкание форм, повышая производственную эффективность.
Группа перекачки гидравлического сердечника богато оснащена: в стандартную комплектацию входит 1 комплект установочной пластины клапана перекачки гидравлического сердечника и 1 комплект подвижной пластины; установочная пластина и подвижная пластина могут быть оснащены по 2 комплектами каждая.
Имеется набор неподвижных и подвижных пресс-форм, которые предназначены для пресс-форм с особыми требованиями к повышению герметичности и прочности отливок под давлением.
Конструкция двухцилиндрового гидравлического выталкивателя обеспечивает сбалансированную мощность выталкивания и снижает факторы деформации продукта при выталкивании.
Используйте гидравлические компоненты надежных брендов (Токио Кейки, Юкени другие бренды).
Контрольная система электроприборов

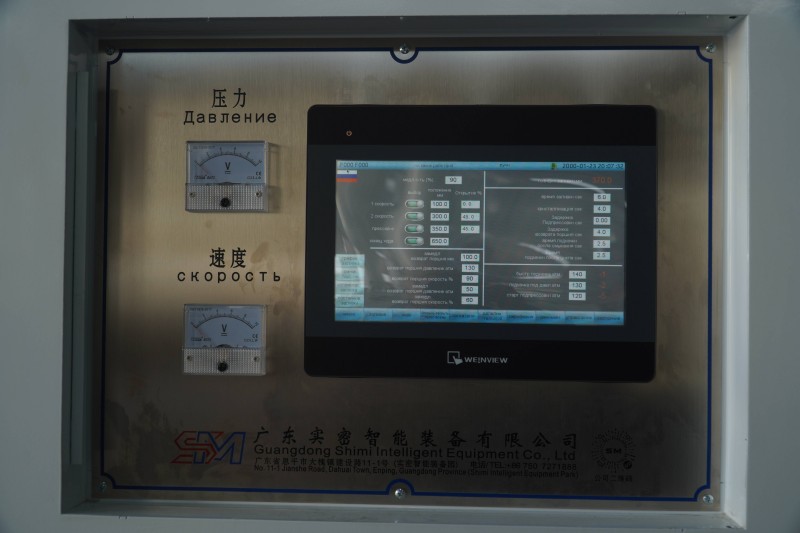

Система управленияСименс и сенсорная панель Siemens обеспечивают удобное управление с многофункциональными интерфейсами, удовлетворяющими требованиям регулировки технологий литья под давлением.
Мощная функция хранения параметров позволяет сохранять до 60 наборов параметров пресс-форм для последующего использования в производстве, повышая эффективность и стабильность качества продукции.
Проводка корпуса машины выполнена из масло- и термостойких проводов со стальной защитной оплёткой, обеспечивающей надёжную защиту даже в экстремальных условиях эксплуатации и гарантирующей бесперебойное производство.
Соединения между корпусом машины и главным электронным блоком управления оснащены авиационными разъёмами, гарантирующими безопасность, надёжность и простоту обслуживания.

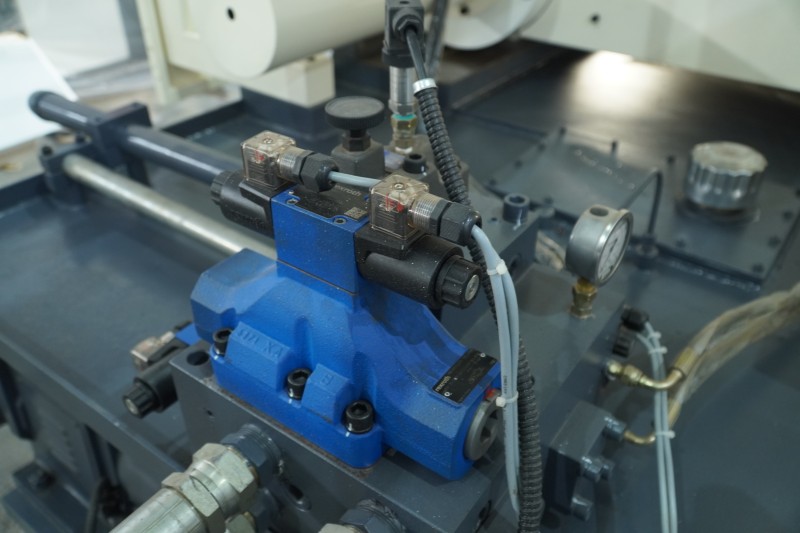

Система электрического регулирующего клапана
Электрический регулирующий клапан обеспечивает повышенную точность контроля скорости впрыска,простое и удобное регулирование параметров

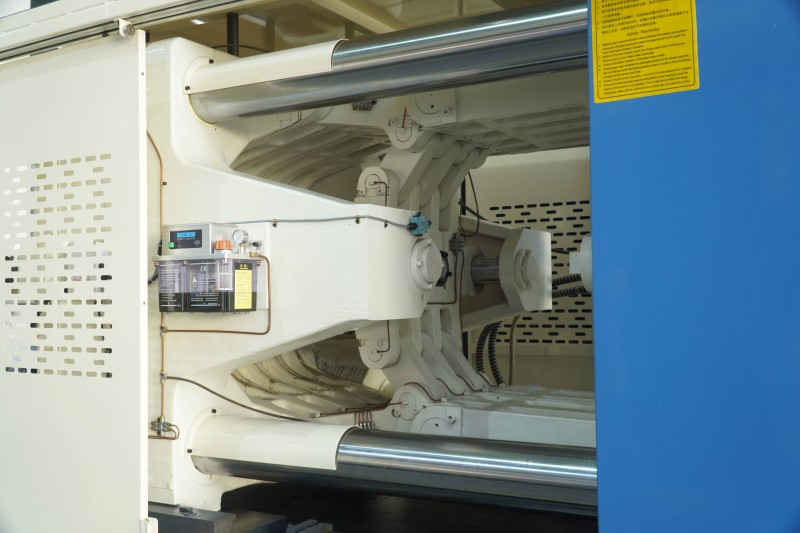

Централизованная система автоматической смазки
Центральная автоматическая система смазки регулярно смазывает машину, что увеличивает срок службы и сокращает время технического обслуживания.

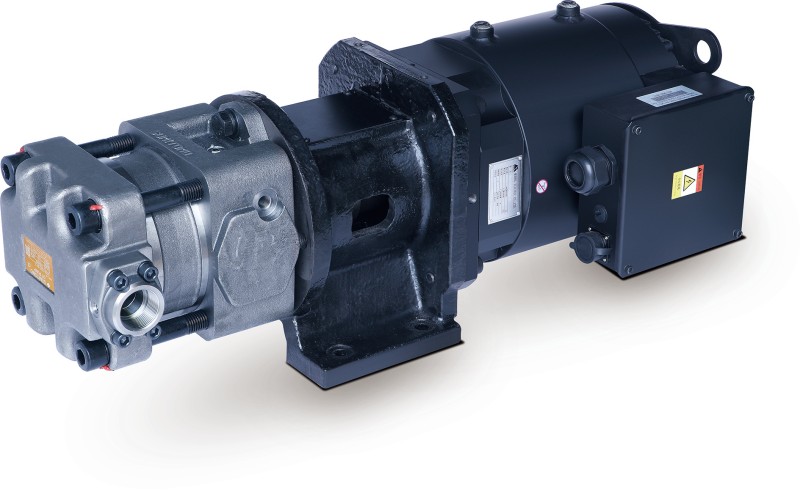

Энергосберегающая сервосистема
В нем применена конструкция сервосистемы питания, экономия энергии составляет 45 ~ 75%, давление и расход в системе регулируются по замкнутому контуру, реакция на действие происходит быстро, а машина работает более плавно.
| ПУНКТ | единица измерения | DC130T | DC180T | DC238T | DC300T | DC350T | DC380T | DC400T | DC550 | DC700T | DC880T |
| Усилие Зажима | КН | 1300 | 1800 | 2380 | 3000 | 3500 | 3800 | 4000 | 5500 | 7000 | 8800 |
| Ход Зажима | ММ | 350 | 350 | 400 | 460 | 500 | 520 | 550 | 600 | 650 | 760 |
| Усилие Выталкивания | КН | 110 | 110 | 170 | 220 | 220 | 265 | 265 | 315 | 315 | 320 |
| Ход Выталкивания | мм | 85 | 85 | 100 | 105 | 105 | 125 | 125 | 120 | 150 | 180 |
| Толщина Пресс-Формы | мм | 170-490 | 200-520 | 220-670 | 250-700 | 250-700 | 250-700 | 250-750 | 350-850 | 300-900 | 400-950 |
| Размер Пластины (ш*в) | мм | 660*660 | 720*720 | 820*820 | 900*900 | 1000*1000 | 1000*1000 | 1050*1050 | 1160*1160 | 1270*1300 | 1450*1415 |
| Диаметр Штамповой Пластины | мм | 80 | 85 | 100 | 110 | 130 | 130 | 130 | 140 | 160 | 180 |
| Расстояние Между Соединительными Стержнями (ш*в) | ММ | 440*440 | 486*486 | 530*530 | 580*580 | 650*650 | 650*650 | 700*700 | 780*780 | 850*850 | 960*960 |
| Сила Удара | КН | 190 | 255 | 300 | 370 | 405 | 405 | 405 | 460 | 610 | 665 |
| Ход Удара | мм | 300 | 340 | 390 | 430 | 500 | 500 | 570 | 600 | 670 | 780 |
| Диаметр Поршня | мм | 40/50 | 40/50/60 | 50-60-70 | 50-60-70 | 60/70/80 | 60/70/80 | 60-70-80 | 70/80/90 | 80-90-100 | 90/100/110 |
| Вес Дроби/Всего | КГ | 0.5 / 0.7 | 0.6/0.9/1.3 | 1.42/2.2/2.8 | 1.57/2.2/3.0 | 2.7/3.6/4.8 | 2.7/3.6/4.8 | 3.0/4.1/5.1 | 4.3/5.6/7 | 4.3-5.8-7.2 | 9.1/11.2/12 |
| Масса Дроби, Мг | КГ | 0.3 / 0.5 | 0.4/0.6/0.9 | 0.94/1.47/1.78 | 1.1/1.57/2.0 | 1.9/2.6/3.4 | 1.9/2.6/3.4 | 2.2/2.9/3.7 | 2.9/3.8/4.7 | 3.3-4.2-5.5 | 5.5/6.1/7.2 |
| Давление (Интенсивность) Заливки | Мпа | 150/ 95 | 202/129/90 | 148/104/75 | 162/113/83 | 145/106/82 | 145/106/82 | 145/106/82 | 122/93/74 | 159-122-96 | 154/121/98 |
| Площадь Заливки | СМ2 | 75/ 125 | 85/135/195 | 145/210/284 | 182/262/358 | 275/375/490 | 275/375/490 | 320/450/550 | 405/535/680 | 395-515-655 | 580/740/915 |
| Максимальная Площадь Заливки | СМ2 | 320 | 430 | 620 | 780 | 1045 | 1085 | 1150 | 1250 | 1650 | 2350 |
| Положение Впрыска | мм | 0, -80 | 0, -80 | 0, - 140 | 0,-160 | 0, -175 | 0, -175 | 0, - 200 | 0 , -250 | 0,-250 | 0,-250 |
| Расстояние Запуска Дробеметной Головки | мм | 100 | 120 | 140 | 150 | 180 | 180 | 200 | 220 | 250 | 300 |
| Диаметр Фланца Дробеметной Камеры | мм | 110 | 110 | 110 | 110 | 110 | 110 | 110 | 165 | 165 | 200 |
| Высота Выступающей Пластины Дробеметного Фланца | ММ | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 15 | 15 | 20 |
| Мощность Двигателя | КВТ | 15 | 15 | 15 | 22 | 22 | 22 | 22 | 30 | 37 | 45 |
| Рабочее Давление в Системе | МПа | 14 | 14 | 14 | 14 | 14 | 14 | 15 | 15 | 16 | 16 |
| Объем Масляного Бака | Л | 600 | 600 | 600 | 800 | 800 | 800 | 900 | 1100 | 1100 | 1200 |
| Вес Машины | КГ | 6 | 6.5 | 8500 | 11500 | 14 | 14 | 17000 | 25 | 30 | 45 |
| Размер Машины | М | 5.2*1.3*2.6 | 5.2*1.3*2.6 | 5.6*1.3*2.6 | 6.4*1.5*2.7 | 6.5*1.6*2.8 | 6.5*1.6*2.8 | 6.8*1.72.9 | 7.5*1.95*2.8 | 7.5*2.0*3.2 | 9.7*2.1*3.0 |
